ドリブン側のプーリをいじくっていまして、、、
2点ばかし、、
こりゃ、、、設計ミスだろ、、、と言うところを発見してしまった為、、
取りあえずはココにご報告がてらアップして置こうと思います。。。


ドライブコンバータの不具合=不動

となりうる項目なだけに、、、
是非とも改善を求めたいところです。。。
リコールになるんじゃねぇの??と思える内容です。



◆不具合その1

【クラッチシューASSYから突き出たセンタースプリング端部と、
クラッチハウジングが干渉する。】


はい。
干渉してます。

どの時点で干渉するのか、、
今となっては良く分からんのですが、、、

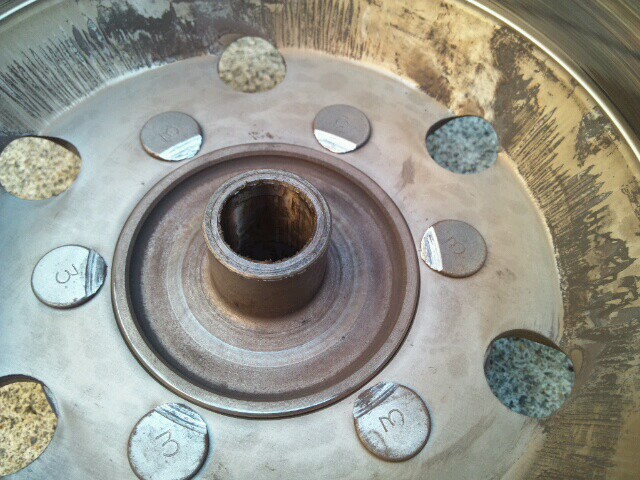

クラッチハウジング内側に付いている3と書かれたウエイト?
6個の内側に削れた後が見受けられます。


相手は、
クラッチシューASSYから付き出たセンタースプリングの端部。

コチラも削れた痕が有ります。。。

センタースプリングの端部を削るか、、
何らかのスペーサーを噛ませて、
端部が出ない様に細工をしてあげるか、
の対策が必要、と思われます。

この部分は購入後からいじってないので、私の車両だけでなく、
別車両でも恐らくは同じ不具合が出ているもの、と予測出来ます。

ちなみに、、
プーリASSY自体はただシャフトに刺さっているだけで、
積極的な固定はされていません。
ドライブ側のベルトに習って位置が決まる感じなんでしょうかね。

アイドリング時はプーリASSYだけが回っている為、
プーリ内のベアリングはフル回転していますが、
一旦クラッチが繋がってしまえば、
プーリASSYとクラッチハウジング~シャフトが同期一体化するんで、
接触、と言うのは起こらなくなる筈?です。

と言う事は、
接触、干渉は、、、
アイドリング時、クラッチが繋がっていない時に起こっているんでしょうね。






◆不具合その2

【クラッチASSY中心軸組み付け形状不良】


この不具合は、、、
タイプMでのみ起こり、
最悪の場合、不動となる、かなりヤバイ項目
と思われます。

タイプMのクラッチには、
その性質上、
従来通りの加速方向のモーメントと
加えて、
シフトダウンに拠るエンジンブレーキ減速時のモーメントが掛かり、
今までのスクーターに有るプーリドライブとはモーメントの掛かり方が異なります。

それぞれのモーメントは逆方向に掛かってくる為、
加速→エンブレ減速を繰り返すと、
クラッチ中心には相反するねじれ力が随時掛かるような、、、
高負荷な設計となってしまいます。

その様な高負荷軸トルクの勘合部分なんですが、、、
従来と同じ様に、両端Dカットの形状になっていまして、、、

負荷が掛かる所とは思えないチャチい勘合になっています。

本来、歯車噛みこみの様な耐トルク形状であるべきだと思うんですが。

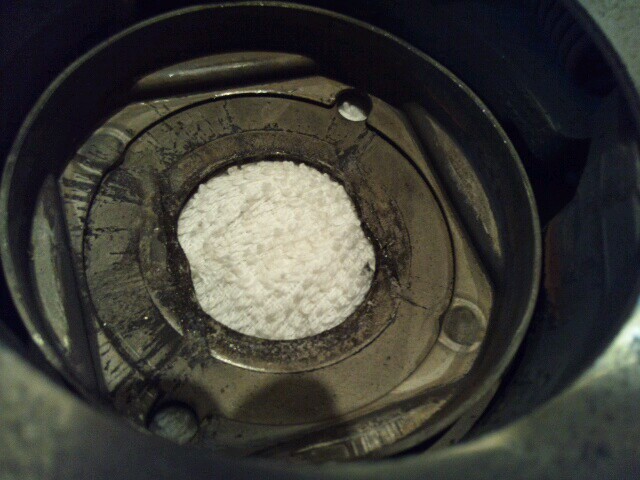

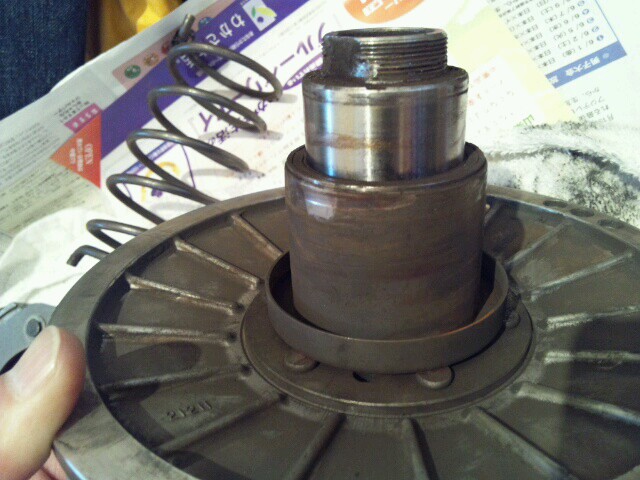

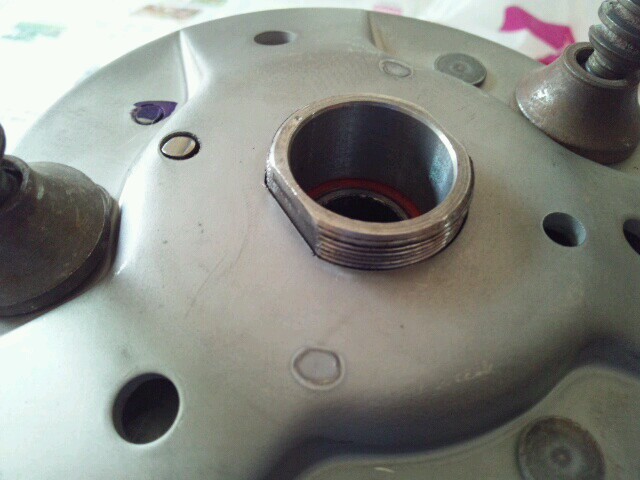

8万km走った私のドリブンプーリですが、

クラッチASSYとフィクストドリブン間の軸勘合部分が、
ほぼバカになっていて、
いつ空回りするかカウントダウンな状態になっていました。

思いっきり共回りした痕が有ります。
D形状がかろうじて残っている状態。

『8』の字形状になっちゃてますね。
ココが空回りした瞬間、、、トルク伝達が行われなくなり、
全く動かなくなります。。。

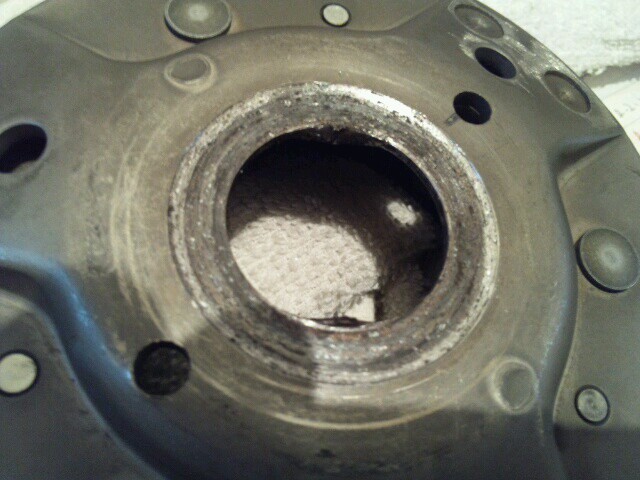

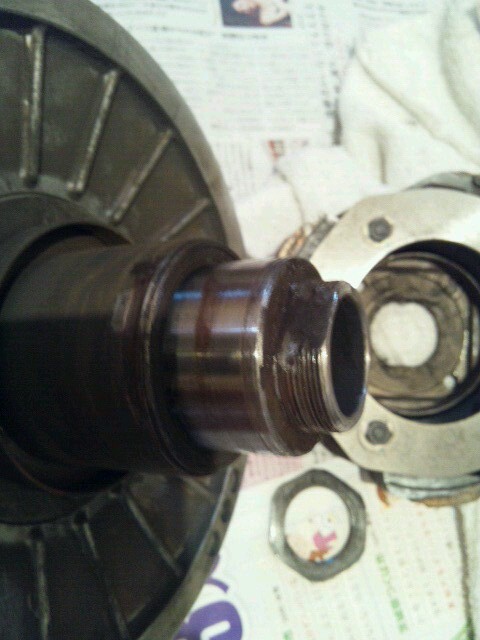

相手側はというと、
ねじ切った根本部分に食い込んだ痕が見え、

空回りも時間の問題、と言う感じです。

クラッチシューの磨耗はほとんど無くて、
まだまだ全然余裕で使用可なんですが、、
軸部分が磨耗し、速い話、潰れちゃってるので、

こりゃ、継続使用不可能です。

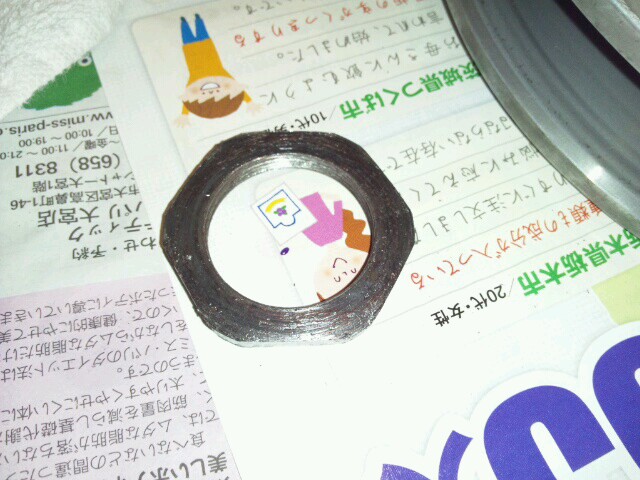

加えてクラッチシューナットも、
クラッチASSYと擦れてしまっていて、
かなり削れてしまっている状態。。。

皿ネジの様に変形してしまっています。


ついでに書くならば、、、
センタースプリングもクラッチASSYがグリグリ回ってしまう為、
バネの巻き数が1/4回転くらいズレてしまっています。。。

バネが食い込んだ痕も有ります。

タイプMでマニュアルシフトを多用している方で、
ストップ&ゴーを繰り返すと
この現象が顕著に出ると思いますんで、
要注意だと思います。

この2つの不具合現象の内、
スプリングの干渉に関しては、クラッチとスプリングの勘合部分にアルミのスペーサーを噛ませて、
スプリング端部が顔を出さないように、と自己防衛的対策を講じましたが、

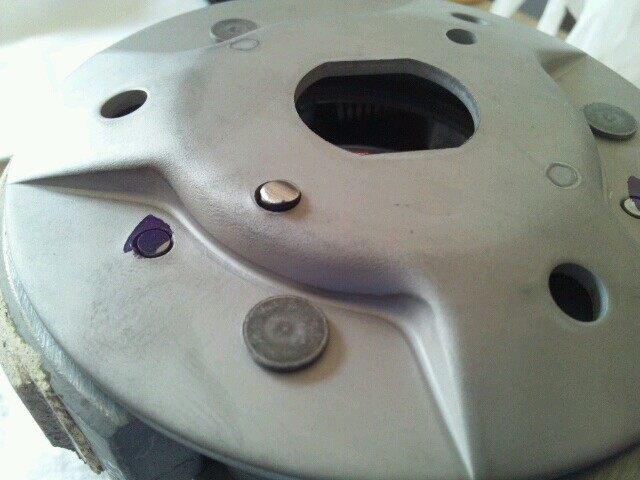

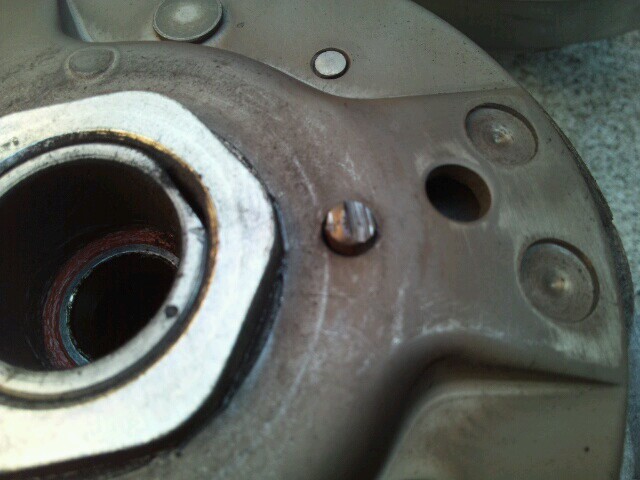

スペーサー差込前

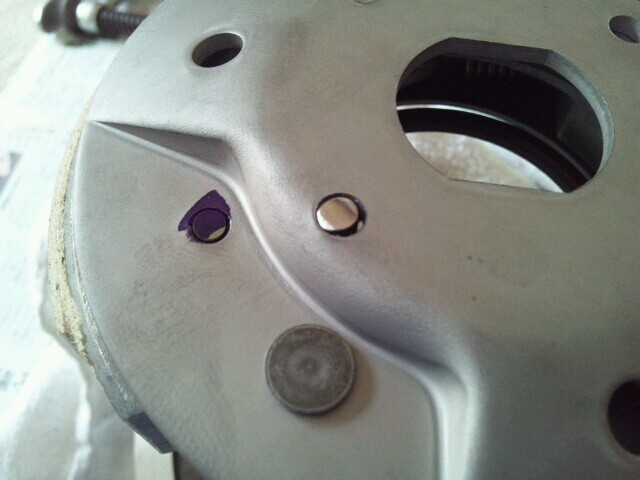

スペーサー差込後


クラッチの中心軸だけは、対策の打ちようが無く、
仕方なくそのまま組み付けました。


0.2mmくらいのスキマが確認出来ますので、
そのスキマを埋めて動きづらくする、と言う事は出来るかもしれませんが、、
あいにくそんな金属スペーサーを持ち合わせていませんでしたので、
残念ながら、対策無しです。

=また同じ現象が起きます。。

勘合強度を上げて貰う対策を打ってくれないかなぁ。
耐久試験的にもアウトな気がするんだけどなぁ。。。
大丈夫?鈴木さん。。。

頼むよ~~~。。。
