数週間前に発注したドリブンプーリASSYのパーツですが、、
発注間違いやらで散々待たされてうんざりでしたが、
やっと組み立てが出来る状態となりました。

ま、、、ちょっとこの後に、
かなりヤバイ問題が発生している事に気付いたので、
追加で部品発注をしていて、それも遅れの原因になってるんですけどね。

ドリブンプーリの組み立ては、
なかなかそれなりのテクニックが必要だったりします。
ま、、、工具の流用で何とでもなりますけどね~~!?

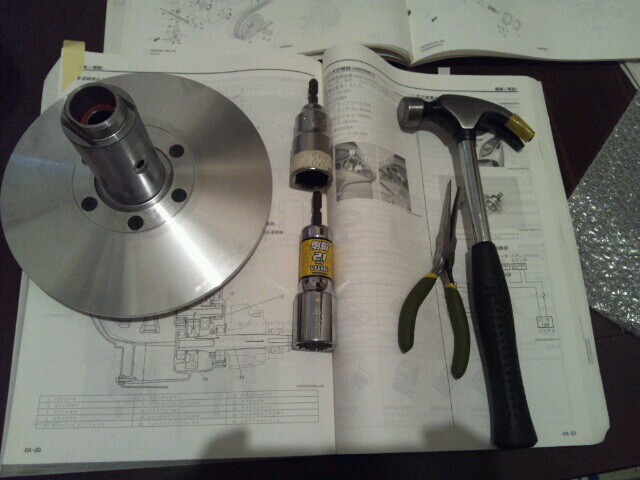

取りあえずの組み立てで必要なのは、、
ベアリングインストーラーの代わりに、
・22mmソケット
・21mmソケット(ロング)
・ハンマー

Cリング差込用に、
・ラジペン(先端細いタイプ)

クラッチスプリングコンプレッサの代わりに、
・シャコマン×2

41mmソケットレンチの代わりに、
・モンキーレンチ

と、こんなもんかな。


フィクストドリブンのシャフトの中には、
2つのベアリングと1つのCリングが入ります。
その2つのベアリングを差し入れるのに必要なのが、
黄色の21mmのソケットですかね。
ま、ソケットにもいろいろ有りますから、
外径の合ったウマいチョイスが必要ですが、
シャフトの先端までベアリングを差し込むので、
長さも必要です。

純正品を発注すると片側シールのベアリングなるので、
それぞれのシールが外側に来るように
コンコンと根気良く圧入して行きます。
てか、、、コンコンとハンマーで打ってる時点で、
圧入じゃね~けど。


素晴らしい勘合精度ですね。
ほんで、間違えたらアウトですね。
失敗は出来ません!!!


ベアリングが先端まで入ったところで、
Cリングを嵌めます。
コレも、要工具。
ま、、
先端の細いラジペンで十分です。

このシャフトの狭い中で、
ベアリングをピッタリ入れて、
Cリングがカチャンとハマると、何とも気持ちが良いです!!!

手前側にはニードルベアリングが入ります。
コレも22mmのソケットで代用が出来ます。。。。。

22mmのソケットはドライブの着脱でも使うので、
買っておいて損は無いですね。


ニードルベアリングの圧入深さは、
ベアリングを入れる前にこの位置に入る、と言うのが目視出来ますから、
そこまで入れる様にします。
ベアリング外周が面一になるところまでなので、
分かり易いと思います。


フィクストドリブンリが組み立ったら、
次はムーバブルドリブンです。

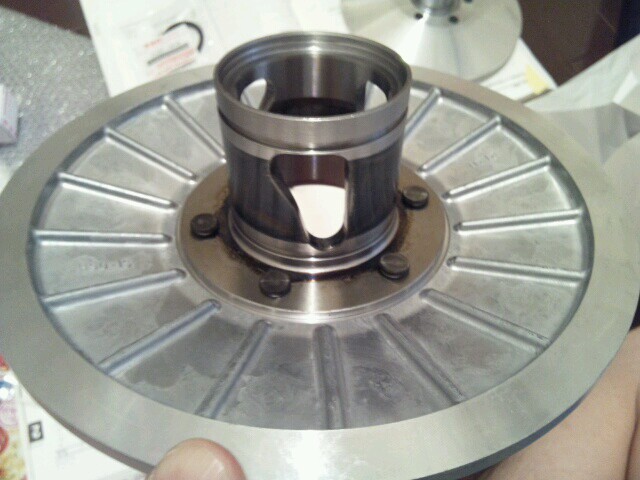

ムーバブルドリブンの観察

何だこの変なカムは????
もはやどんな動きをするのか、、、想像が付きませんが、、、
左側のくの字は、、、減速時に触るのかな???
でも、、、この機構だと、そもそもネジレないんじゃねの??

うううむ、、、です。
もはや、トルクカムは必要無いんで、
極論、ピンも要らないような気がするんだけど。。。
どうなんだろか??

んで、
軸の上下にOリングが入り、その間がグリースで満たされる様な作りとなります。
この辺は、、従来のスクーターと一緒ですね。

内側の黒い所もグリースポケットです。

ムーバブルの上下にもオイルシールが入ります。(写真無し)
金属入りのシールなので、
これまた圧入が必要です。
シール部分を傷つけない様、
丸く平らなものでコンコン圧入して行きます。←変な表現ですね!
私は4*mmのソケットを適当に使いました。

グリースをタップリ塗り込み、
ムーバブルとフィクストを勘合させます。

ムーバブル上下のシールを上手く勘合させるのがけっこ大変でしたが、
最終的には、オリャ!!ッと押し込みました!!


3箇所にピンを刺します。
さて、、どんな動きをするんでしょかね~~?!

この変な三角ホールもグリースで満たして、カラーで蓋をします。

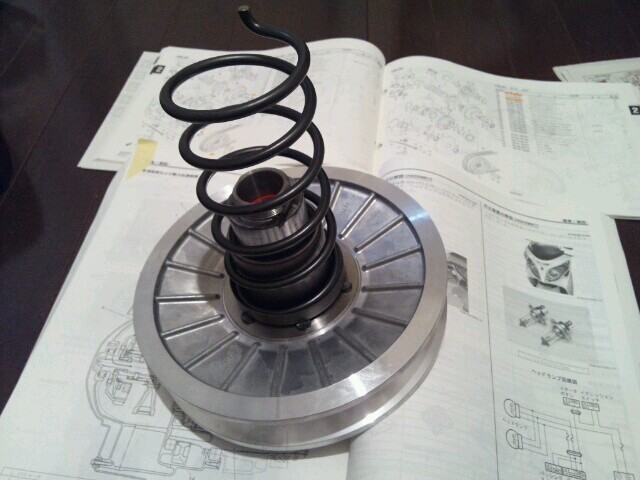

カラーとムーバブルの穴を合わせ、スプリングを挿します。

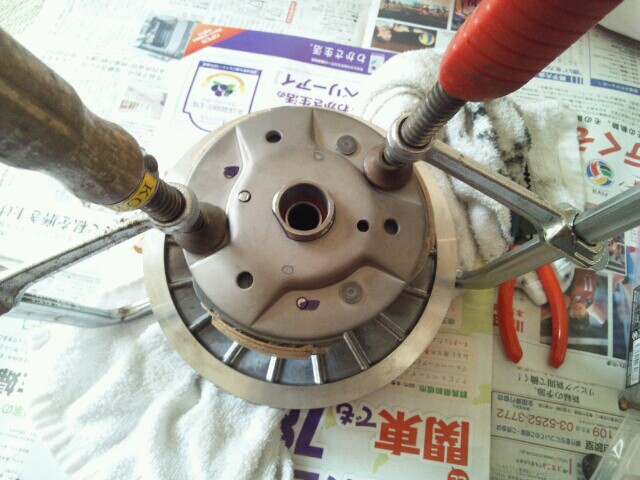

ココからは力技!!
クラッチを組み込みます。

こんな風にすると比較的楽かも???

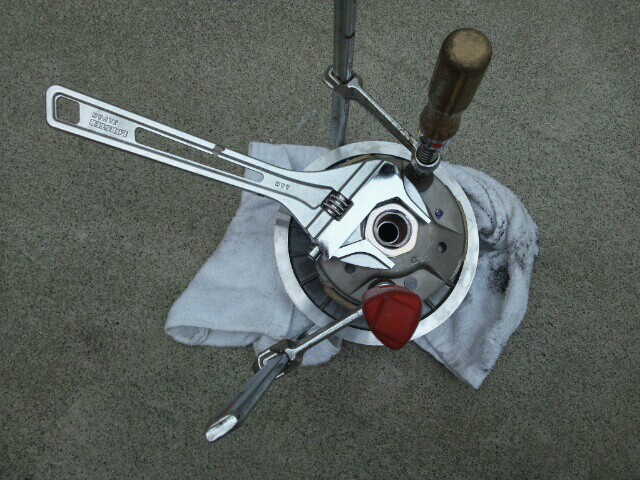

クラッチシューナット(センターナット)を締めます。

クラッチシューナットは41mmです。
締め付けトルクは80N・m
この状態でモンキーの先端をガンガン地面に叩きつければ、
80N・mは余裕で行きます。

でもこのナットは、、可能な限り締めつけて置いた方がイイです。
詳細は後日アップします。


けっこ面倒ですが、
工具さえあれば、1時間掛からずに出来ます。

作業的には、そこそこ繊細さが必要です。
プーリフェイスですからね。

私はこの作業を赤男爵にゆだねるのは、、、
やっぱり問題だ
、と感じました。

外装と違い、見えなくなってしまうところなので、
適当にやってても分からないですからね。

また、今回、
自分で作業をして、設計的にヤバイポイントを二つほど見付けてしまいました。
そう言う意味でも自分でやった事にはかなり意味があった、と思います。

って事で、
ドリブンプーリの組み立てはココまで。
