以前からチョコチョコと書かせてもらっていて、
赤男爵に質問しても、
『その症状は結構多い!!』

・・・・と、私の中ではかなり悪評が高い、、、、

後輪の異音!ノイズ!

エンジン停止時、
センタースタンドを立てて後輪を手で回すと、、、、
新車時が『シーーーーー』という音だとすると、
15000kmくらい走った頃には、
『ゴーーーーー』という、、、ノイズ?!に変わっていました。

そのまま走り続けると、、、
何処かが異常にに磨耗してしまいそうな、、、
そんなヤバ~~~~い感じの轟音!でした。

赤男爵に聞いたところ、、、
早い人では、、、
5000kmくらいから症状が発現する方もいらっしゃるようです。

乗り方と個体差にも寄るんでしょうけど、、、
そんな距離で問題が出るんじゃ~~、、、
クレームなんじゃないのか?!
とも思いますが、、、
どうやらそれは今んトコ通用しないようです。

もっとダダこねればいいのかもしれませんが、、
緊急度が高かったので、
自分で出来ることはやってみよう!と、
グリースアップする方向に、、、方向転換しました。
それが万全の対策だとは思っていませんが。。。

また、、今症状が出ていない方も、
同じ工業製品なんで、走行距離の長短は有るにしても、
必ず症状が出ると思います。


で、、、
異音の主原因は、
ドリブンシャフト付近のベアリングのグリース切れ。
シャフト付近には、3個のベアリングが有ります。


ドリブンシャフトにはドリブンプーリが刺さっていますが、
プーリ内部の、
プーリの鉛直方向、
最も重量やショックが掛かるところにニードルベアリング、
(面で受けている)
プーリ端部の軸ブレ防止用にボールベアリング、
シャフト自体のブレ防止に、プーリカバーにボールベアリング。

この3箇所をグリースアップしてみました。

分解して分かったのは、
特にクラッチカバーベアリングの回転走行性が悪くなっている
という事。
クラッチカバーはでっかいアルミダイカスト製なので、
ケース内で音が反響して、、、よりデカイ音で聞こえる様になってしまっていた、
という事のようです。

やっぱり、グリースが飛んじゃっていました。

既に手遅れかもしれませんが、、、
とりあえず、グリースアップしてみましたところ、
異音、ノイズは、、、大分治まりました。

ただ、、、
既に金属同士の接触磨耗によって、
クリアランスが大きくなってしまっている可能性が大なので、、、、
普通に考えたら、、、部品交換すべきところでしょうねぇ。。。


まあ、、また次回症状が出たら、、考えましょう。。

こういう変化ってホント微妙なんですが、、、
メカ側が部品異常を教えてくれているので、
ユーザーは、この微妙な変化量を聞き逃さないようにしないと、
後の祭りになっちゃいますから、
注意が必要ですね。。。


では、作業順に追っていきましょう。

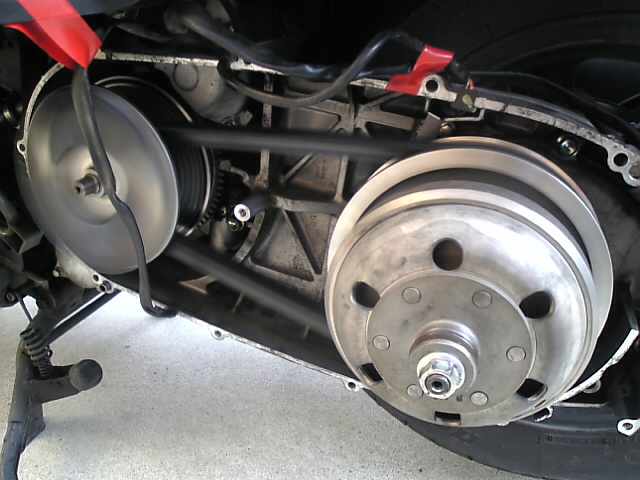

まずは、クラッチカバーを外します。
クラッチカバー外し方
http://ana3.blog.shinobi.jp/Entry/192/

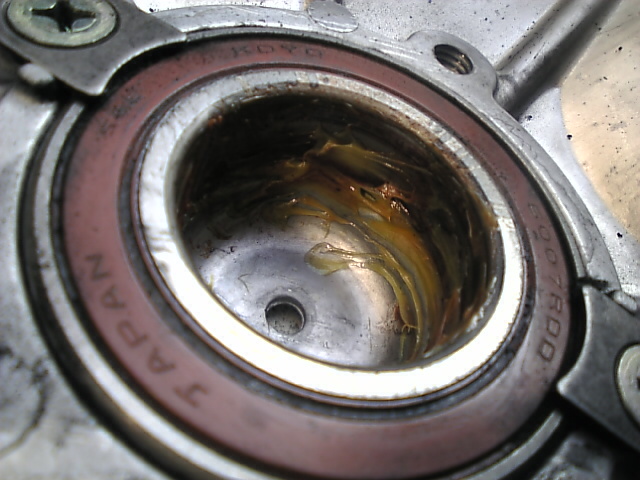

クラッチカバーを外せば、カバーにベアリングが入っていますから、
ソコのグリースアップはすぐ出来ます。

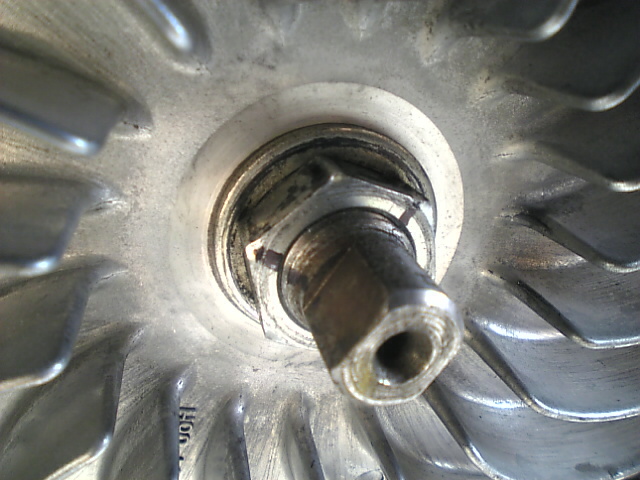

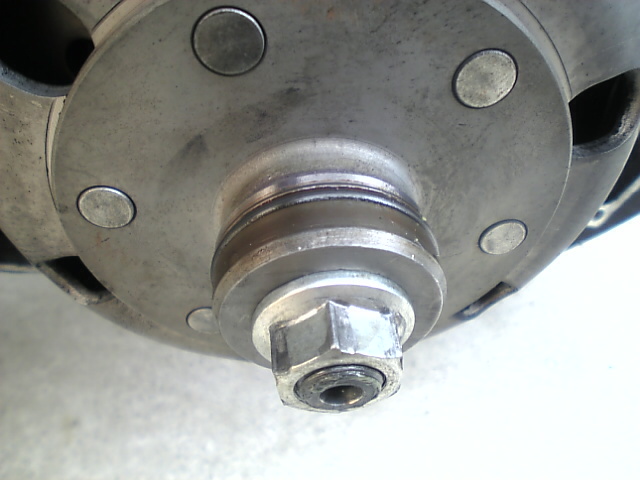

ドライブシャフトのナット、ドリブンシャフトのナットを外します。

フィクストドライブフェイスナット(ドライブシャフトナット)締め付けトルク=95N/m
クラッチハウジングナット(ドリブンシャフトナット)締め付けトルク=75N/m


トルクレンチなんて持ってませんから、
いつもの様にマーカーで印を付けて、取り外しました。



いい加減かもしれませんが、、、今までコレで問題無いんで、
多分大丈夫でしょう!!!


シャフトに傷付けない様に、
慎重に部品を引き抜きます。


ココで今回の作業で一番気をつけなければならない注意ポイント!!
ムーバブルドライブプーリは決して動かさないこと!!!
動かしたら、、、、大変な事になります!!!

ムーバブルドライブプーリはコンピュータ制御ですから、
動かしてしまうとゼロ点リセットが必要になる為です。

ゼロ点リセットの仕方は、
SDSセットというCD-ROMパソコンソフト(4万円ほど)
がインストールされたPCとバイクを繋いで、
画面上でコンピュータのリセットをする必要があります。

ね~~~~~~、
えらいこっちゃ~でしょ!!

ウエイトローラだと、簡単なんですけどねぇ。。。

ちなみに、、
赤男爵でSDSセットは何本か持っている様ですが、
順番待ちで1ヶ月くらい待たされる、、との事です。。。

ね~~~!!!
えらいこっちゃでしょ!!!

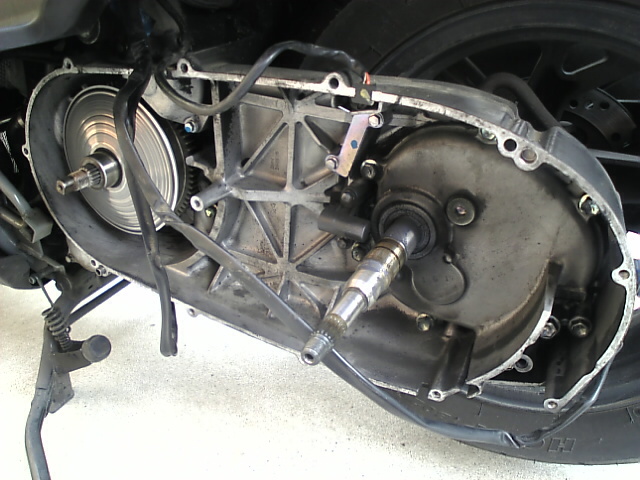

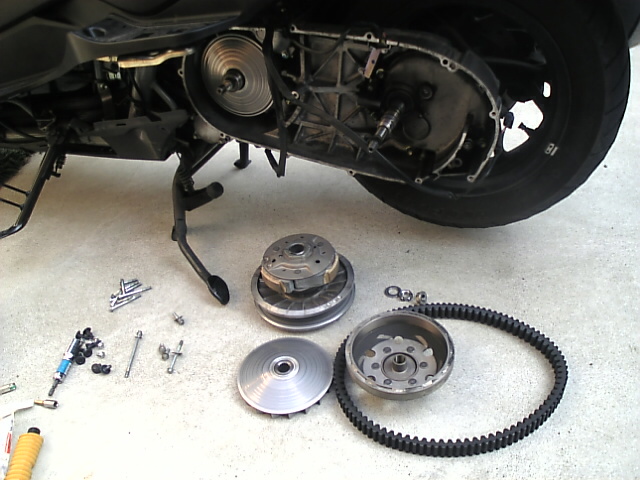

はい、取れる部品を取ったところ。

めんど~~~~!!!

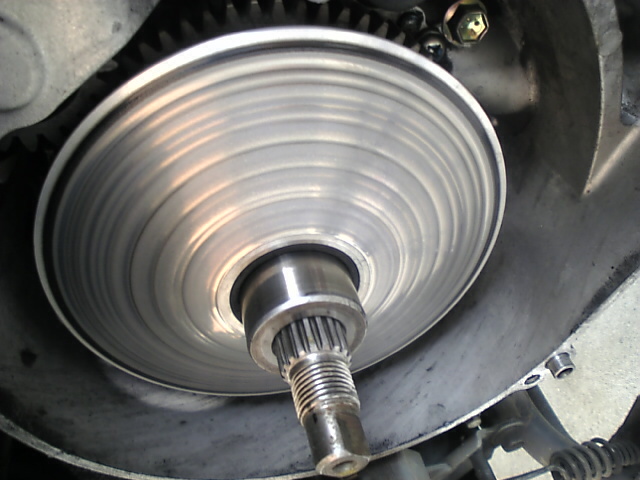

動かしちゃいけない、ムーバブルドライブプーリフェイス。


やっぱりな虹模様~~~!!!

一番使う外側は~なんか真っ黒なんだけど、、、
イイのかな???

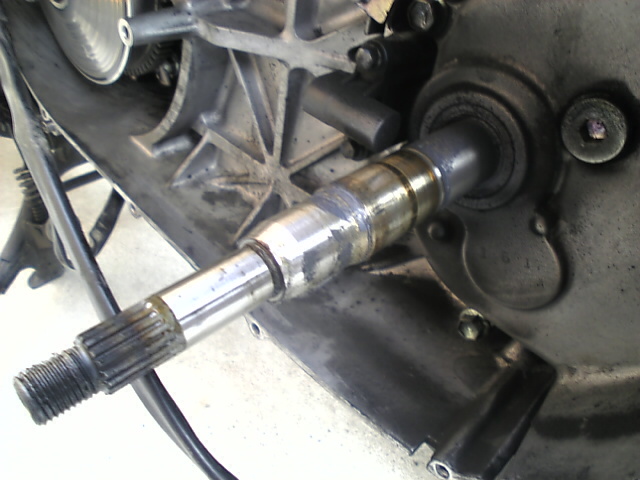

ドリブンシャフト。


すげ~~~なげ~~~!!
ブレ防止でクラッチカバー側にベアリング受け部分があるのも頷けます。

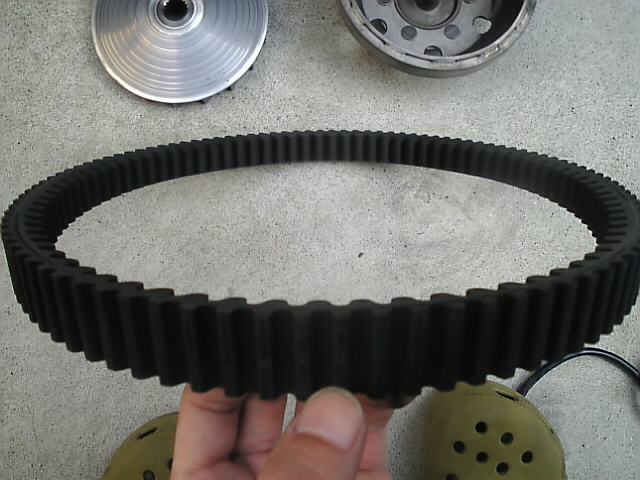

強化ベルト。

まだ交換して間もない為、
亀裂など、特に問題なし。

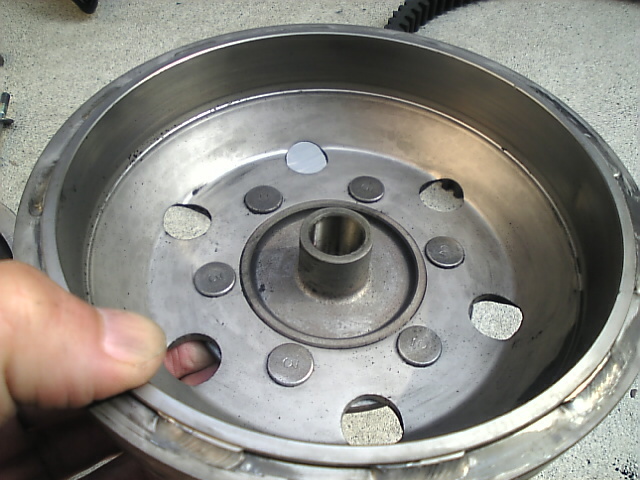

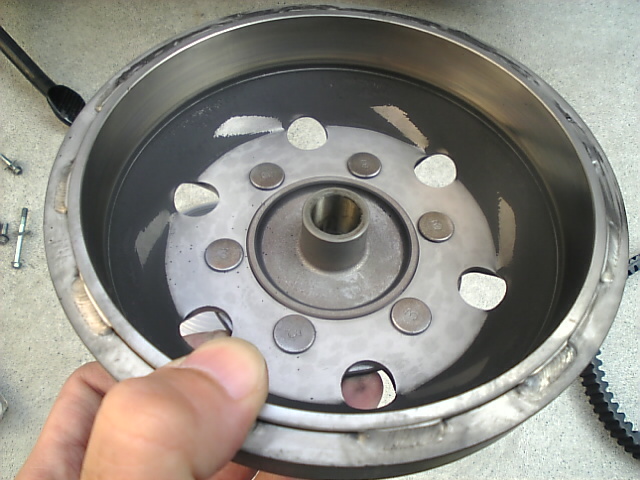

クラッチアウター。

きったね~~~!!!

粉を掃ったらこんな感じです!!

クラッチすべりの原因になりますんで、
ココは清掃しておきたいところですねぇ。

粉コナ~~~~!!!

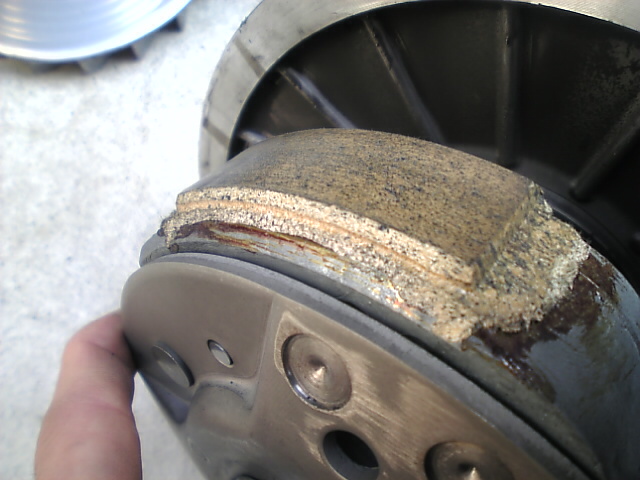

クラッチ本体側。

ほとんど新品状態です。まあ、、そですわね。。。

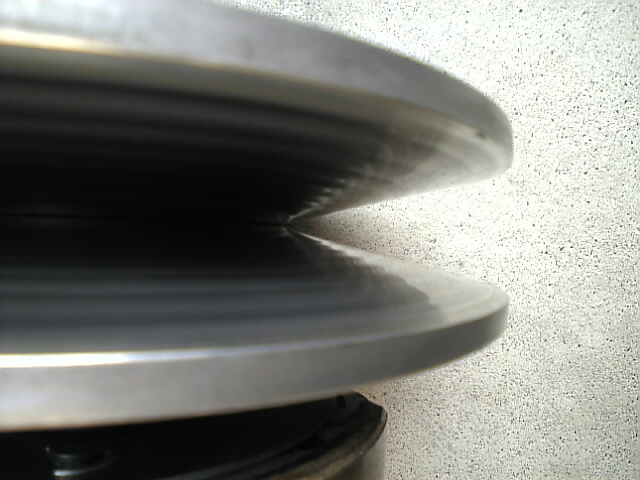

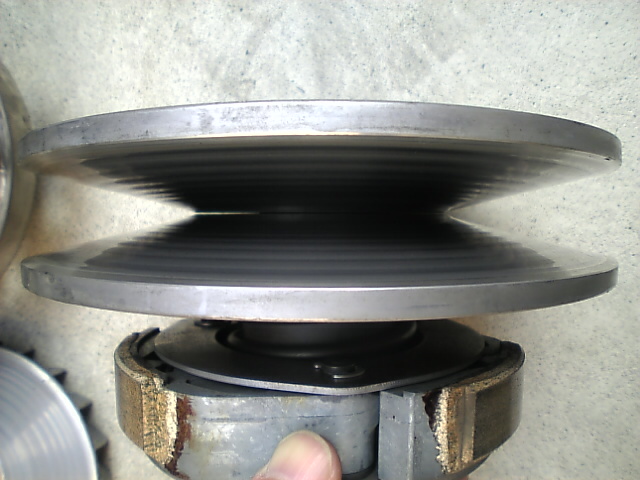

ドリブンプーリ。

ドライブ側ほどではありませんが、
いい感じで虹が出来ています。。。

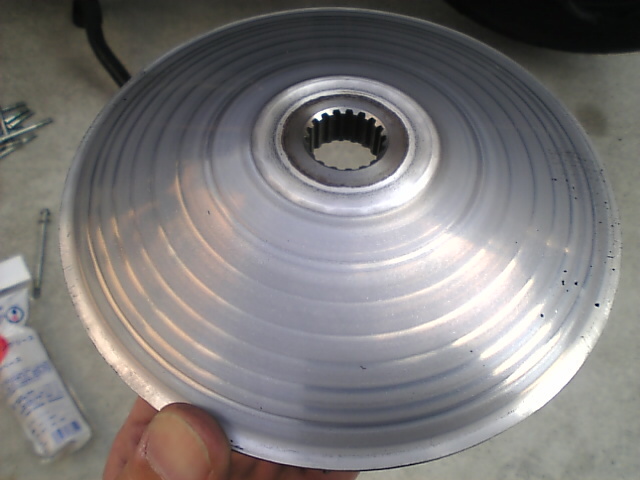

フィクストドライブプーリフェイス。

この前交換したばっかりなのに、、、、、虹!!!
やっぱりちょっと弱いんじゃな~~い!?

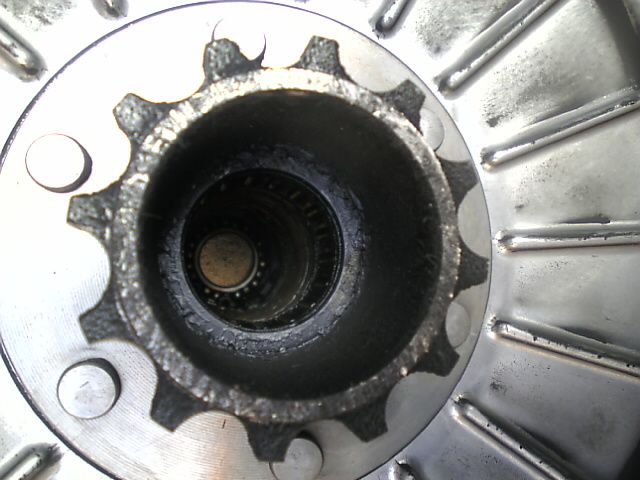

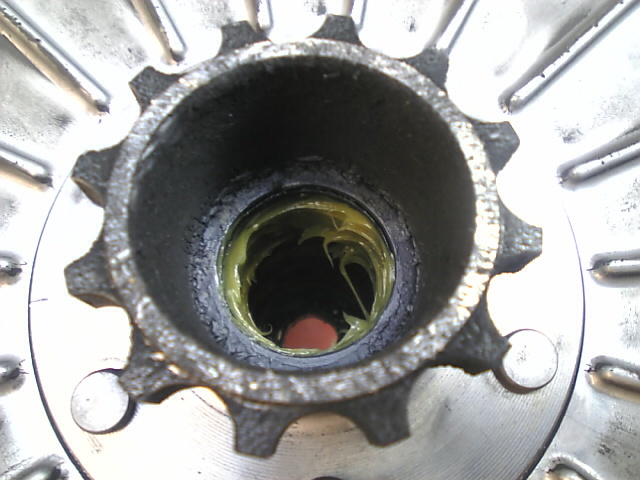

ドリブンプーリ内部。

手前がニードルベアリング、奥がボールベアリング。

グリースアップしました。

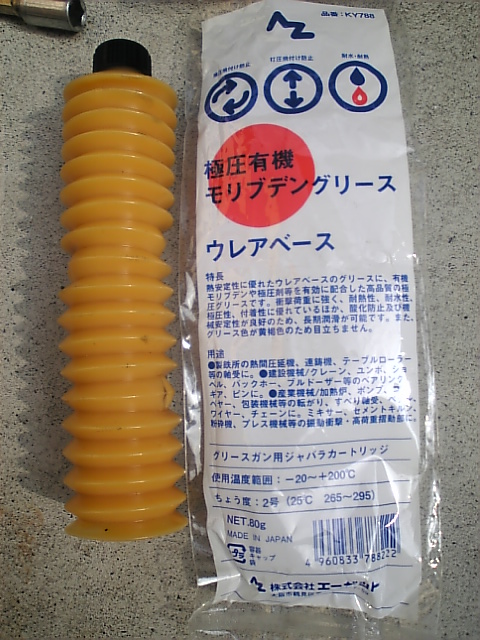

使用したグリースはコレ。

ウレアベースのモリブデングリースです。
耐熱性で200℃までOKです。


クラッチアウターのOリングとは、ここの事です!!


センサーケーブルを噛み込まないようにテープで貼り付けて試運転です。


問題無しを確認したら、全てを元に戻し、
今度は乗っかって試運転です。

ドライブ、ドリブンとも、
シャフトのナットが外れると、、、相当大変な事になりますからね!!!
慎重を期します。

問題無しを確認して作業終了です。


タイヤの空転音は、大分小さくなりました。



作業時間:約1.5h
