※車検が無いとは言え、整備不良車となり、
 取締りの対象になりますので、オススメは出来ません。


 外したムギ球はトランクのソコに放り込んで置きます!

K札対策の一環として、
ナンバー灯を外す事にしました。

で、外したナンバー灯ソケットが勿体無いので、
なんか出来ないかなぁ~~~とず~~~っと考えていたんですが、
こんなアイテムが格安で売られているのを見て、

思わず楽天で衝動買い!!!

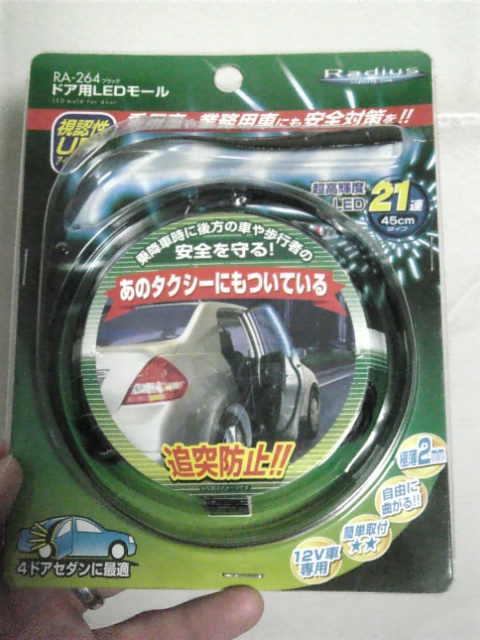

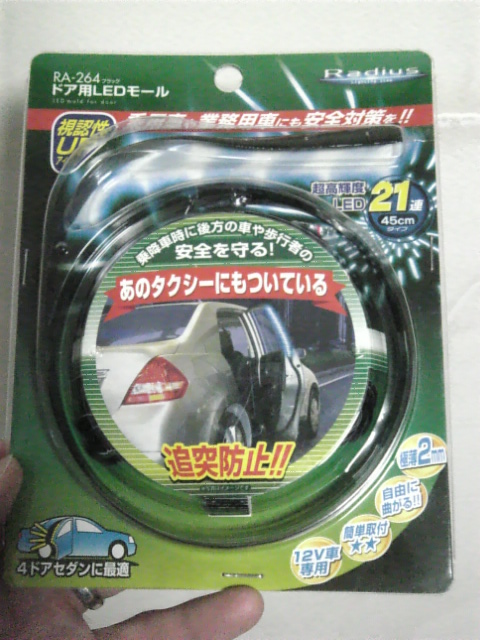

ミラリードLEDモールRA-264 生産終了モデル
 ・ドア用LEDモール 視認性UPアイテム
 ・乗用車や業務用車にも安全対策を!
 ・超高輝度LED21連 45cm
 ・12v車 極薄2mm 自由に曲がる
 ・二輪車でのご使用はおやめください。


・・・・何処にも防水性能が書いてないんだけど~~。

大丈夫かなぁ???

ま、いっか!!!



という事で、とりあえず取り付けてみる事にしました。

◆設計条件:
・取り付け部品はなるべく後付として、車体への加工は必要最低限とする。
・スイッチで点灯消灯出来るようにしたい。

◆使った部品:
・RA-264 ×4本
・シーソースイッチ
・板金ステイ ×2本
・両面テープ 超強力 少々
・タッピングビス 2本
部品代:約3000円

◆配光設計:
21連でどの位の明るさになるのか、
夜にアミティから電源を取り、
どの位置にどの様に取り付ければいいか、
というシュミレーションを数度繰り返し、
4本のLEDの取り付け位置を決めました。

◆電源設計:
ソケット定格がDC12V 5Wなのに対し、
21連のLED1本当たり、
仕様 定格電圧 DC12V
   消費電流 0.057A(実測)
   消費電力 0.84W

なので4連で0.23A(実測) 3.36W となり、
ソケット定格を下回ってるので問題無しと判断しました。
それにしても、、、
84個のLEDを点けても、
電球1個より消費電力が少ないって、
・・・LEDって、凄いですね!!!

◆作業時間:約5時間
 作戦を立ててましたが、
 意外と時間が掛かってしまいました。。。


では、作業開始~~!

◆パーツ取り外し
取り付けに際し、邪魔になるパーツを外して加工をしました。

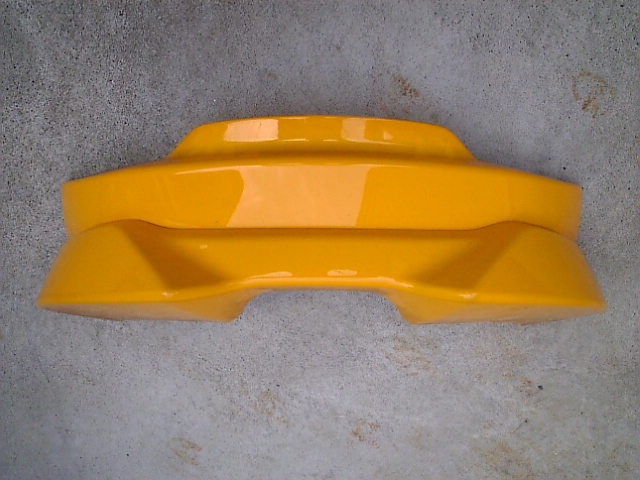

・ロアフレームカバー
ビスレスで引っ張るだけで外せます。

勘合はツメ8箇所です。


こんな状態です。結構簡単に外れます。

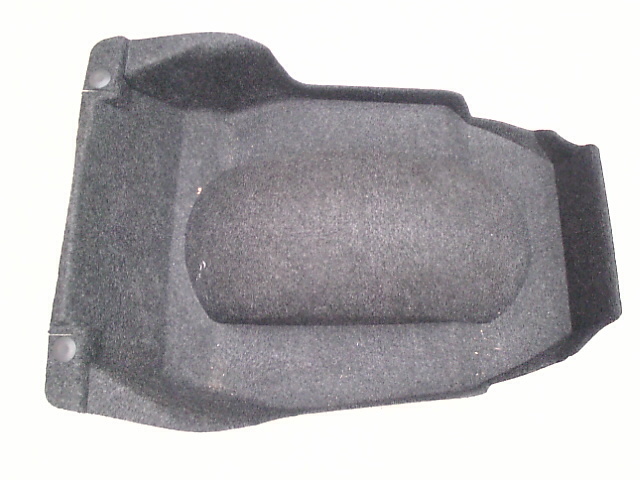

・トランクマット
2箇所の勘合を引張り外すだけです。

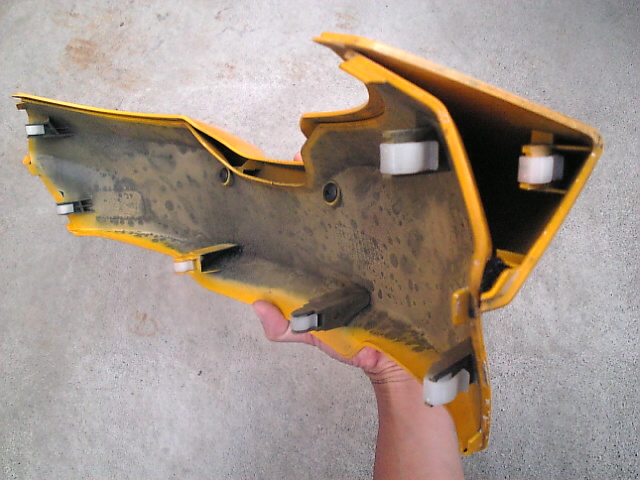

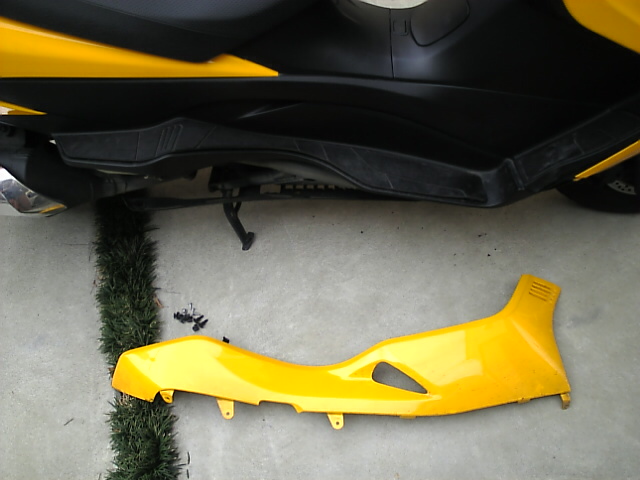

・サイドレッグシールド左右

左右とも外しました。

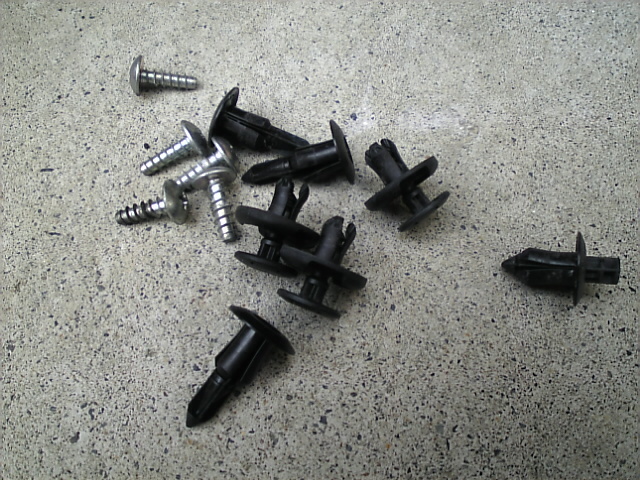

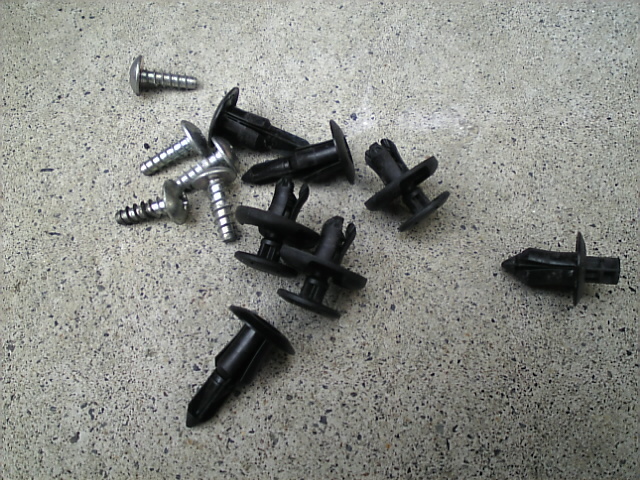

右側はこんだけのビスで止まっています。

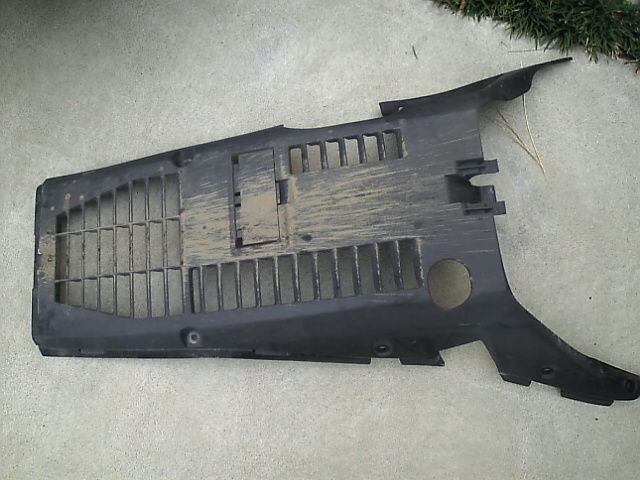

・アンダーカバー

きったね~~~!!
外して作業をします。リベット2本です。

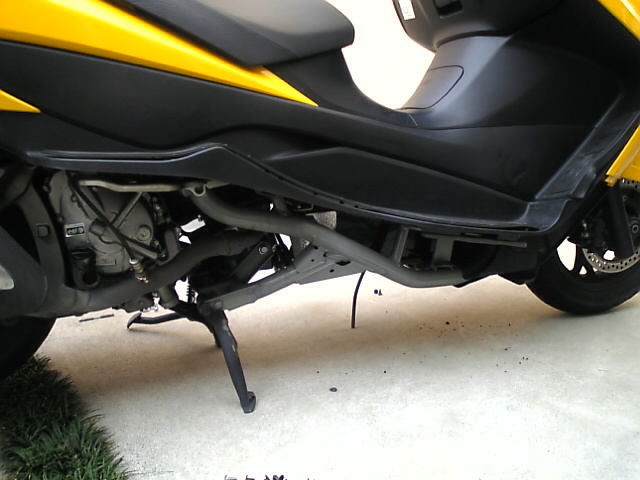

下回りのカバーを全部外しちゃいましたが、、、

あんまり違和感がないですねぇ~~~。

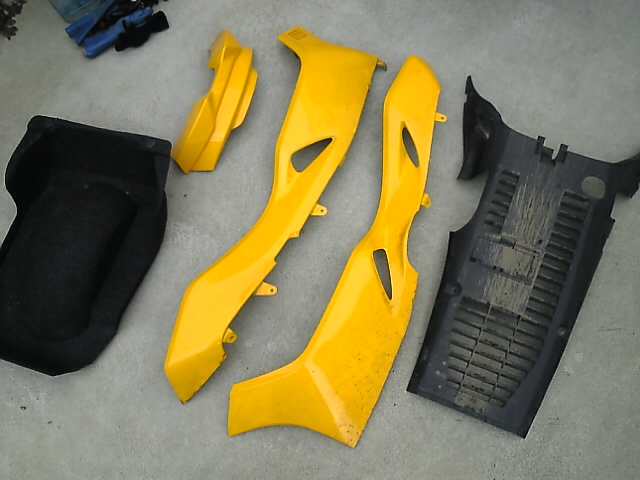

外したパーツを並べると、、、けっこ邪魔です!!



◆ナンバー灯加工

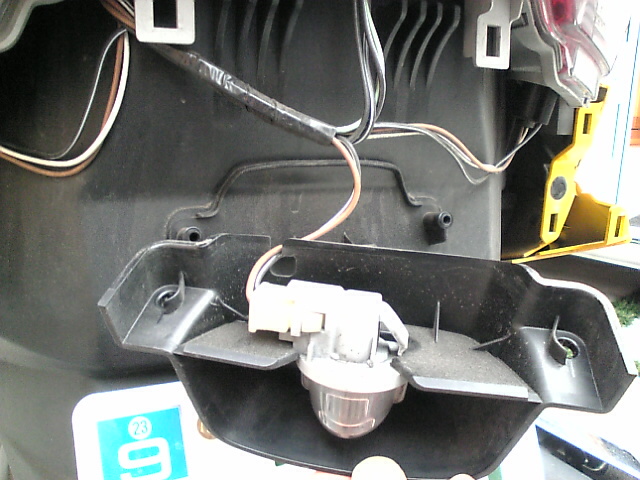

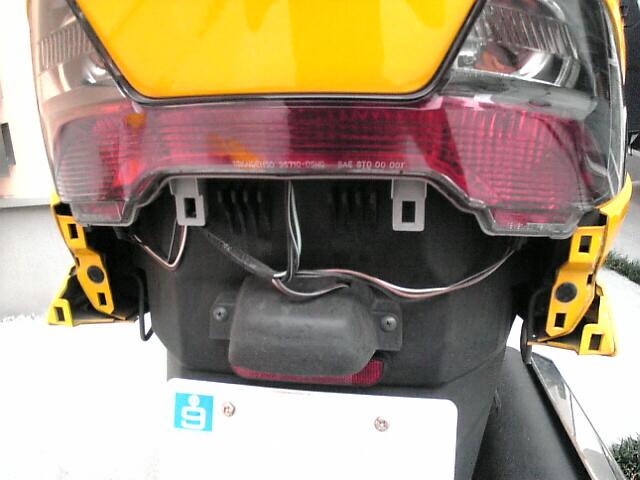

ナンバー灯を外し、

カバー部にこんな風に通線の開口を開けます。


◆部品取り付け
・スイッチASSYをナンバー灯スペースへ
・フロントフォーク上面に1本
・アンダーカバーに1本
・トランクボックス下左右に1本づつ

ってのをやってみます。

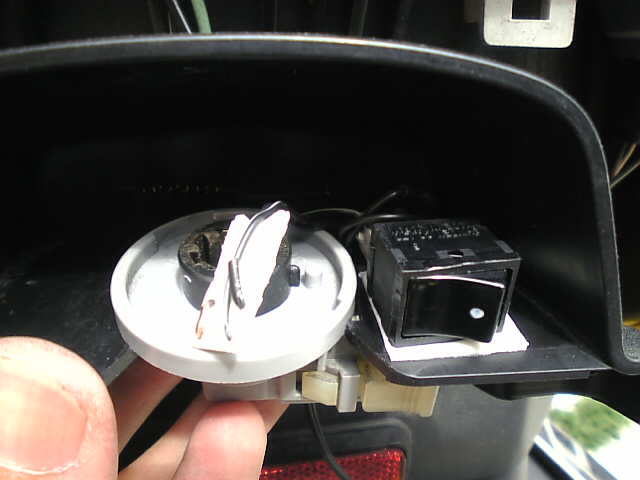

◆スイッチASSY取り付け
プラバンで接点部分を自作して、電源を取ります。

5Wムギ球の代わりに差し入れるようにしました。
分岐配線は意図せぬ定格超えの危険が有る為、やめました。
シーソースイッチで点灯消灯が出来ます。

このシーソースイッチ、、、防水じゃないんですけど。。。
大丈夫かなぁ?????

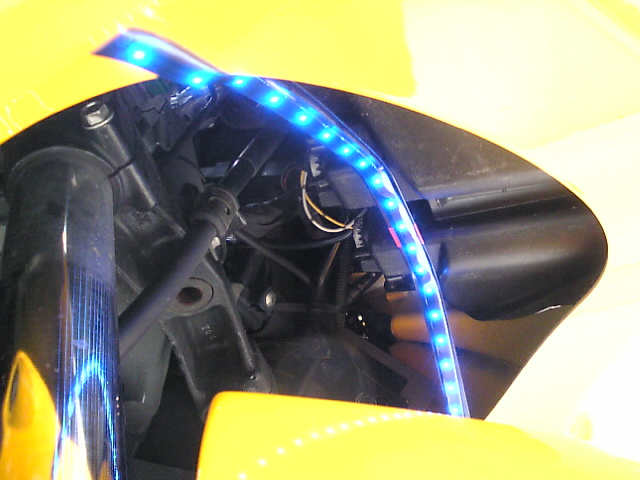

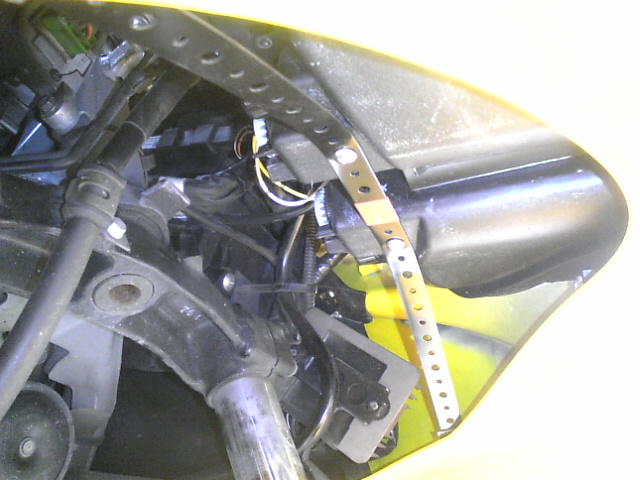

◆フロントフォーク上面に1本
丁度イイ取り付け箇所が無かった為、
薄板板金プレートでブリッジさせて、
ソコに貼り付ける様にしました。

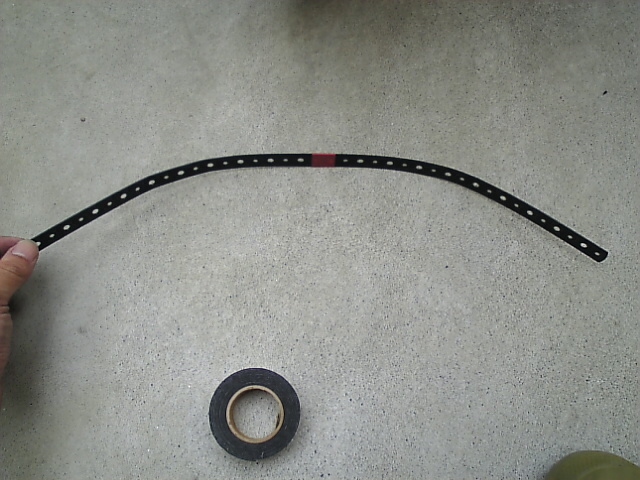

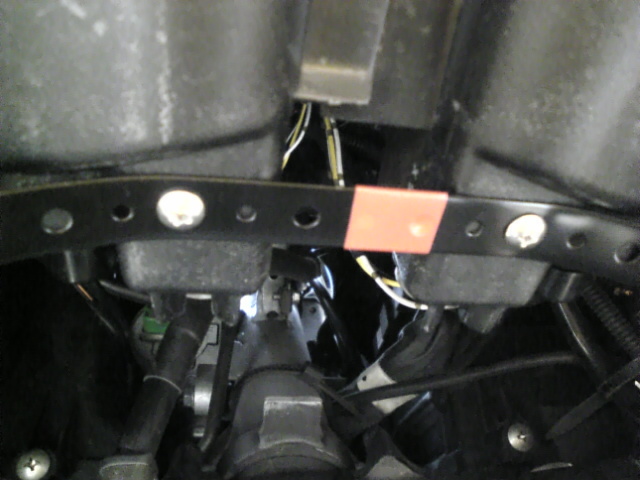

板金プレートを適当に曲げて


ヘッドライトユニットにビス打ちしました。

両端部は超強力両面テープ固定です。

こんな感じです。

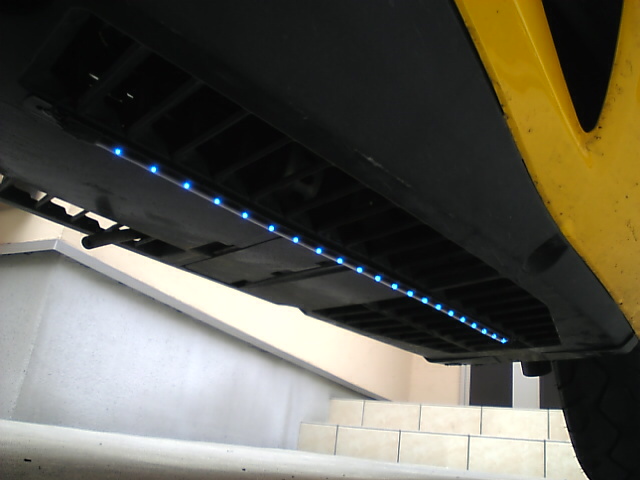

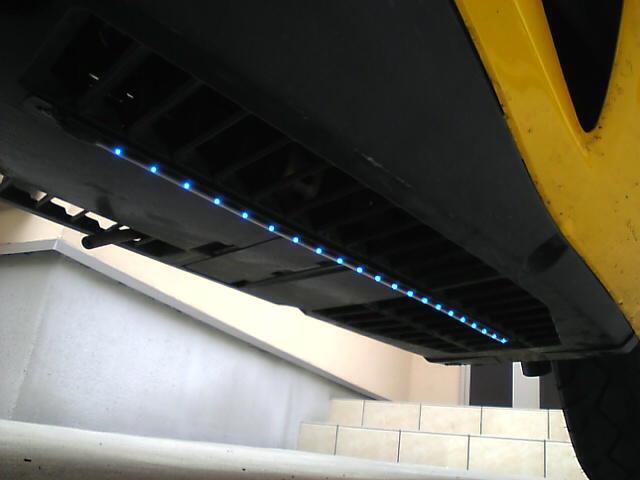

◆アンダーカバーに1本
同様に金属プレートを針金を使って固定し、

ソコに貼り付ける作戦。

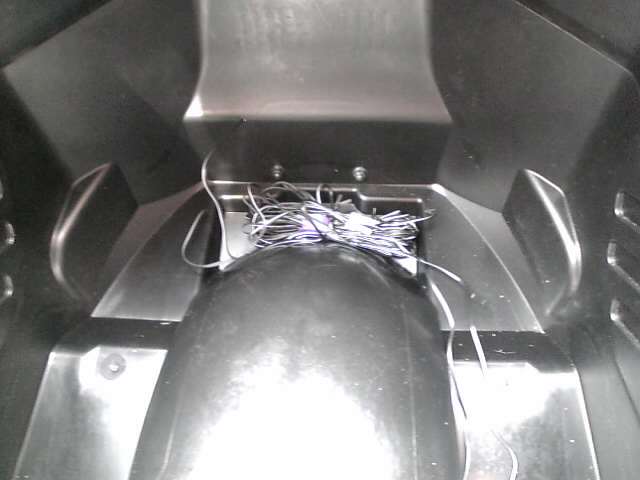

配線を回して、最後はトランクにこんな風に引き込みました。

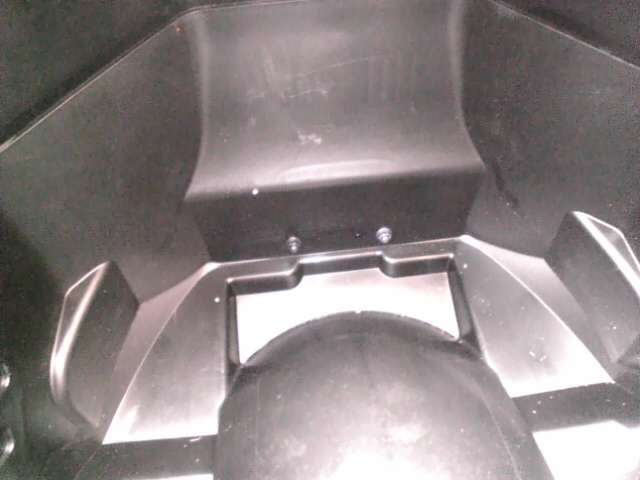

◆トランクボックス下左右に1本づつ

トランクボックスのこんな位置左右に穴を開け、

お~~~分かりづれ~~~!

上には電源スイッチからの配線を引き込む為の穴を開けました。


配線はココに丁度入ります。


マットを敷くとこんな感じ。



配線を接続し、点灯を確認できたら、
パーツを元有った様に取り付けます。

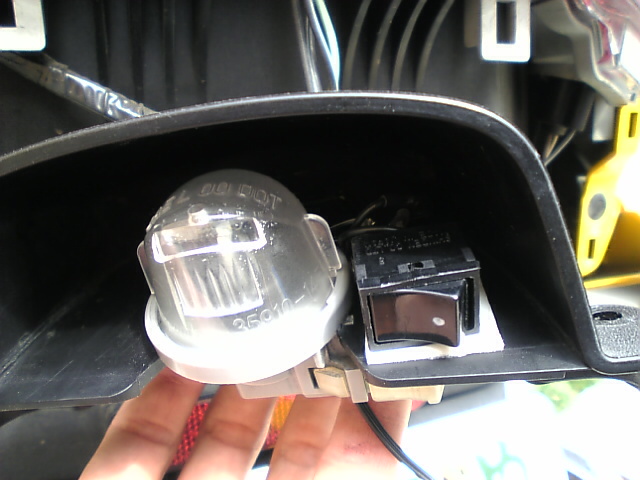

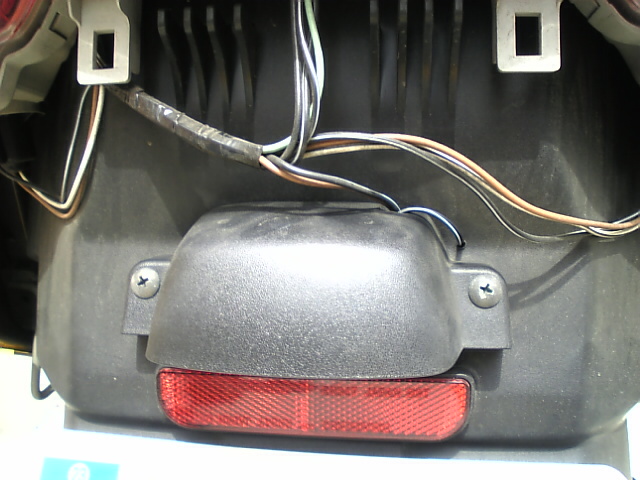

シーソースイッチ部はこんな感じ。

覗かないと見えません。



保険で、全てのLEDモールの両端部は、
クリアの梱包テープで貼り付けました。

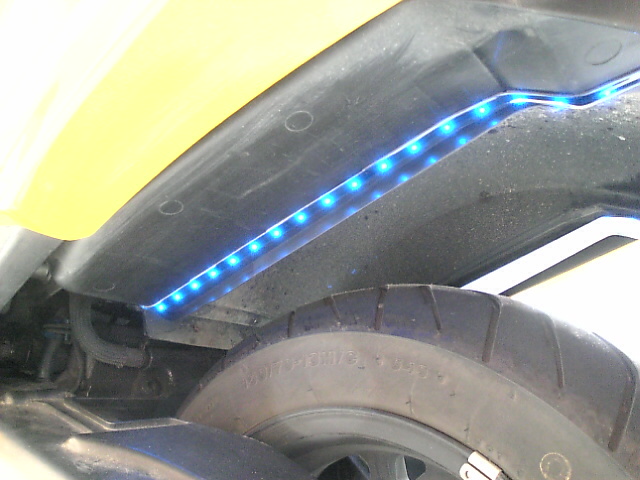

◆点灯確認










OKです!!!
昼間はほとんど分かりません。
意図した通りです。

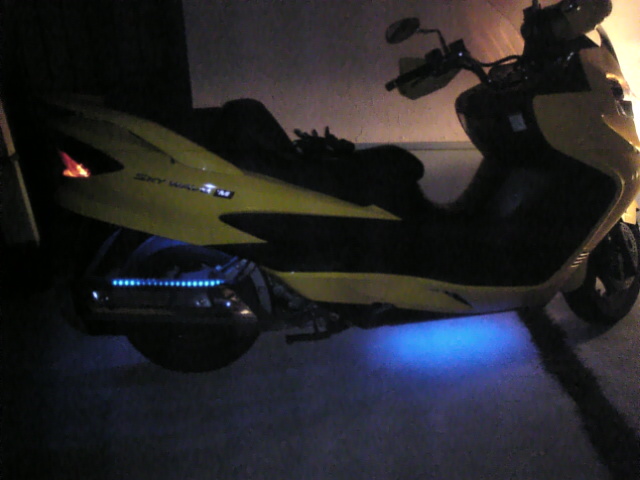

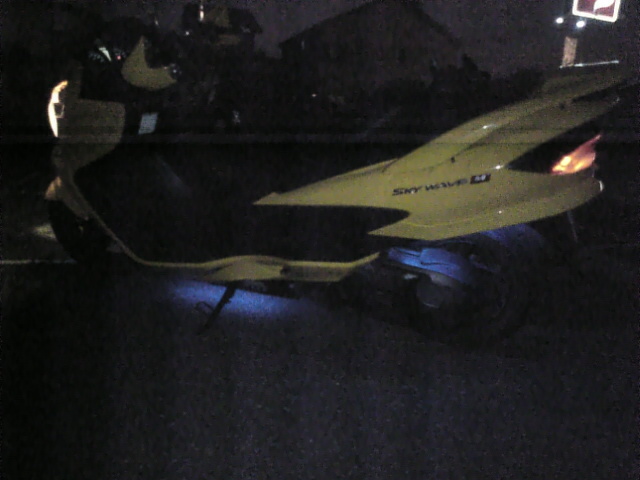

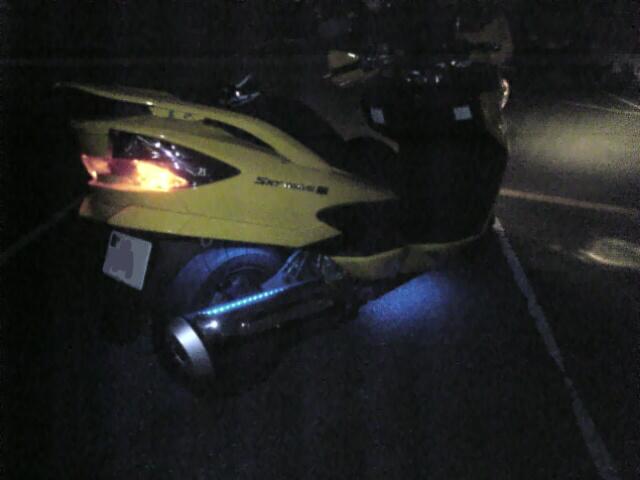

◆夜間点灯確認

こんな感じになります。

コレで、ナンバー灯の代わり。
投資した甲斐があって??なかなかイイ感じじゃね~~の?!


まあ、、、
私としては、、、こんなデコレーションするのは、
あんまり好きじゃないんですけど、
どっちかっつ~~~と、
LEDで遊ぶのが楽しかった、というか、、、
何処に取り付けてやろ~かな~~と行き着いた先が
スカイウェイブだった、という、
そんな衝動的デコでした~~~!!!

こんなんしちゃうと、、、
なんか、メッキパーツが欲しくなっちゃうなぁ。。。

い、いやいや、、、いらねぇいらねぇ!!!


◆ワンポイント工具

100均で昔買ったコレ、

M5のキリビットなんですが、
手ドラ、インパクトなどで
す~~~ごくいろんな穴開けに使えます!!
オススメの工具ですね。
